怎么差异高压电缆和低压电缆

首要能够看结构。高压电缆层数多，剥开最外层里边还有铠装、屏蔽层、绝缘层、导体等。低压电缆一般拨开最外层，里边便是绝缘层或许导线。

其次，高压电缆绝缘层比较厚，低压电缆绝缘层比较薄。低压电缆绝缘层一般在3毫米以内，高压电缆绝缘层一般在5毫米以上。

再次，能够看电缆最外层的铭牌。在电缆的最外层上一般都印刷了电缆的相关参数，其中就包含电缆类型、截面积、额外电压、长度等参数

电气标准及图集（共89本电子书）直接发邮箱购买请补白邮箱

高压电缆是电压等级在1kV伏以上至750KV总称高压电缆。首要用处是电力部门用于运送电力，电压改换之用。一般常用于远距离运送电力，变电站电压等级改换。咱们常见常用的电压等级都在220KV以下。远距离运送电力电压等级都是超高压。都是电力部门指定专门电力工人施工、专门保护。对这方面的高压电缆许多人都不太清楚的。

高压电缆依据耐压等级有多种类型分为：1。油浸纸绝缘电缆。耐压等级有1KV～750KV。2。塑料绝缘电缆。耐压等级1KV～220KV。3。橡皮绝缘电缆。耐压等级1KV～138KV。4。气体绝缘电缆。耐压等级220KV～500KV。

低压绝缘电缆适用于耐压450V/750V以下的电气配备用处极广分类也许多。一般工业用塑料绝缘电缆用于固定敷设。移动用橡套低压绝缘电缆。建筑装置首要用于电源总电路、各干支、分支路的敷设。也有用于电梯装置的特种扁形电梯电缆。

咱们先来看一下低压电缆和高压电缆结构

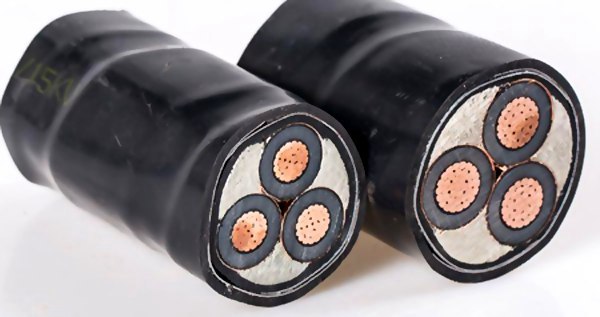

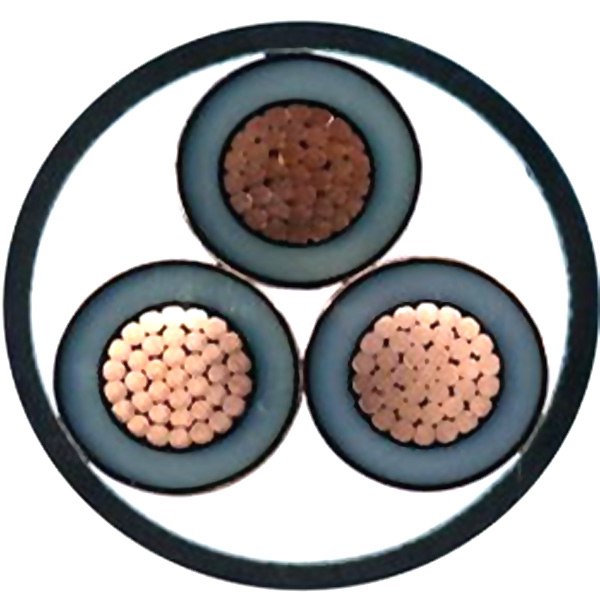

从上面的图片能够看出：

高压电缆从内到外分别为导体-内半导体层-绝缘层-外半导体层-金属铠装-护套层；
低压电缆从内到外分别为导体-绝缘层-钢带-护套（许多低压电缆都没有钢带）

高压电缆和低压电缆最首要的差异便是，高压电缆比低压电缆多了半导体层和屏蔽层。所以高压电缆比低压电缆绝缘层要厚的多，而且结构杂乱，工艺要求也高。

半导体层

内半导体层首要效果是改进电场效应，因为高压电缆导体和绝缘层之间有空地，简单发生部分放电损坏绝缘层。为了改进这一状况，所以在金属导体和绝缘层之间加一层半导体资料的屏蔽层，起一个过渡效果。外半导体层和内半导体层效果相同，它的效果是避免绝缘层和金属护套之间发生部分放电。

屏蔽层

我觉得高压电缆金属屏蔽层的首要效果有三个：

1. 屏蔽电场

既然是屏蔽层，望文生义便是起到屏蔽的效果。高压电缆内的电压十分高，它发生的电场是十分强的，屏蔽层能够有用的避免高压电缆对外界的搅扰。

2. 运行时经过电容电流

高压线最内层是导体，中心有绝缘层，外面还有金属护套。两个导体（内部铜线+金属护套）中心被绝缘介质（绝缘层）离隔，能够把它看作成一个电容。电容的基本原理便是两个金属板，中心被绝缘介质离隔。交流电会对电容充放电，所以屏蔽层能够给电容充放电供给回路。

别的高压电缆金属屏蔽层和金属铠装都需求一端接地。

3. 可作为短路电流通道

当高压电缆绝缘损坏时，假如没有屏蔽层电缆会向大地走漏，有安全隐患。假如有屏蔽层，漏电电流会经过屏蔽层流向大地。
