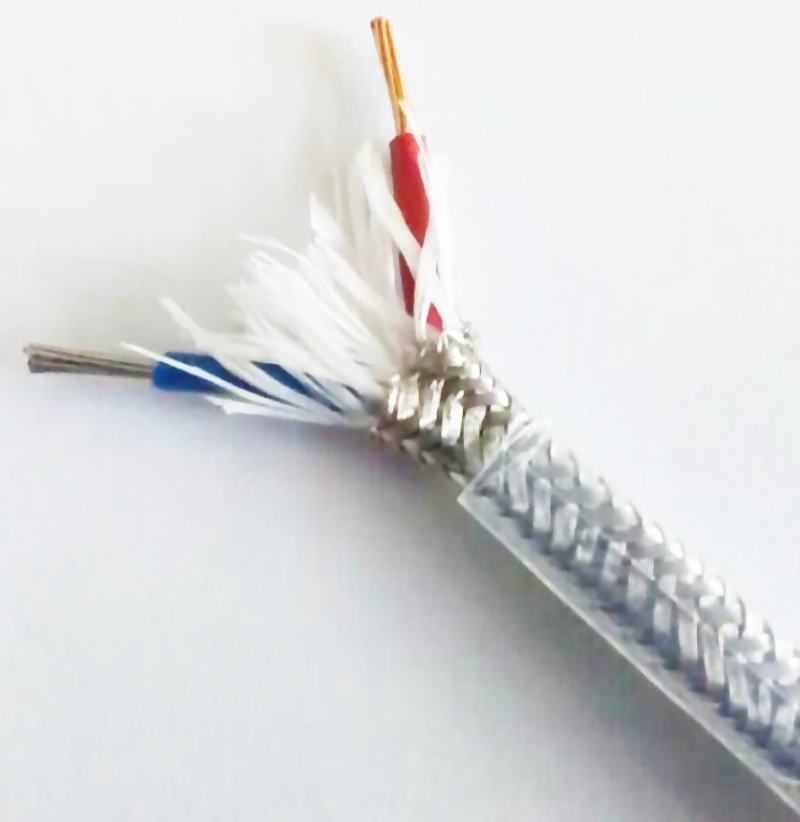

 KX-HF4PBP 2*1.5耐高温补偿导线



产品特色：

具有耐油、耐高温、敷设便利、外观规整、安全可靠、总屏蔽型可防外界搅扰，分对屏蔽型可防对间搅扰等特色。

详细资料：

 一、概述

  耐高温补偿导线KX-HF4PBP-1*2*1.5的作用是来延伸热电极即移动热电偶的冷端与显现外表联接构成的测温体系。补偿导线一般用在热电偶上，而耐高温补偿导线热电偶补偿导线的绝缘层和护层依据环境的要求所选用的资料又不相同，护套资料有氟塑料，低烟低卤PVC及无碱玻璃丝几种，进口优质氟塑料能够耐温260℃，并选用全体接连挤出新工艺，使该产品具有优秀的耐酸，碱、耐磨和不燃延之功能，可浸入油水中长期运用。热电偶补偿导线运用温度能够在—60—260℃，归于今世xj****水平。系列产品首要应用于各种测温设备上，补偿导线类型按产品的种类划分为SC、KC、KX、EX、JX、TX、NC。热电偶补偿导线产品运用特性：补偿导线能够在-60～260℃环境下作业，是非常抱负的自动化单元。已被广泛用于石油、化工、冶金、电力等部分的自动化测温外表的单点或许多点衔接。

二、用处

   热电偶用（耐高温）补偿导线、补偿电缆，是在必定温度范围内（包含高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们衔接热电偶与丈量设备，以补偿它们与热电偶衔接处的温度改变所发生的差错。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显现外表之间的电气衔接，以进步丈量精度。

三、运用条件

   (1) 作业温度

   耐热用：Z高200℃和260℃两种；

   一般用：Z高70℃和105℃两种。

   (2) Z低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；

   PVC绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。

   (3)Z小曲折半径：PVC绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。

四、产品种类、标准、结构型式

   (1) 产品种类及类型：见表1

   表1

产品名称	型 号	配用热电偶	热电偶分度号
铜-铜镍补偿型导线（电缆）	SC	铂铑10-铂热电偶 铂铑13-铂热电偶	S
铁-铜镍补偿型导线（电缆） 铜-铜镍补偿型导线（电缆）	KCA KCB	镍铬-镍硅热电偶	K
镍铬-镍硅延伸型导线（电缆）	KX	镍铬-镍硅热电偶	K
铁-铜镍补偿型导线（电缆） 镍铬硅-镍硅延伸型导线（电缆）	NC NX	镍铬硅-镍硅热电偶	N
镍铬-铜镍延伸型导线（电缆）	EX	镍铬-铜镍热电偶	E
铁-铜镍延伸型导线（电缆）	JX	铁-铜镍热电偶	J
铜-铜镍延伸型导线（电缆）	TX	铜-康铜镍电偶	T

   (2) 产品标准：见表2

   表2

	名 称	导体标称截面mm2	导体结构 mm
补偿导线	补偿电缆	A	B
线芯对数	1	二线组：1～24对 三线组：1～19对	0.5	1/Φ0.80	7/Φ0.30
1.0	1/Φ1.13	7/Φ0.43
1.5	1/Φ1.37	7/Φ0.52
2.5	1/Φ1.76	19/Φ0.41

注：① 补偿导线标准为：2*导体标称截面，补偿电缆标准为：芯数*2*导体标称截面，引荐的线对为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。

           ② 依据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订购时需注明即可。

 五、技能要求

   (1) 补偿导线及补偿电缆合金导体和绝缘层色彩：见表3

   表3

产品类型	补偿导线及电缆线芯	绝缘层上色	配用热电偶 分度号
正极	负极	正极	负极
SC	铜	铜镍0.6	红	绿	S(铂铑10-铂) R(铂铑13-铂)
KCA	铁	铜镍22	红	蓝	K(镍铬-镍硅)
KCB	铜	铜镍40	红	蓝
KX	镍铬10	镍硅	红	黑
EX	镍铬10	铜镍45	红	棕	E(镍铬-铜镍)
JX	铁	铜镍45	红	紫	J(铁-铜镍)
TX	铜	铜镍45	红	白	T(铜-铜镍
NC	铁	铜镍18	红	灰	N(镍铬硅-镍硅)
NX	镍铬硅	镍硅	红	灰
